小型继电器产品介绍

2020.12.10 浏览量: 字号:

小型继电器产品介绍:

1、本模块符合国际安全标准,控制区域与负载区域有隔离槽;

2、采用双面FR-4线路板设计,高端贴片工艺生产;

3、采用松乐正品继电器控制;

4、具有电源和继电器动作指示,吸合亮,断开不亮;

5、信号输入端有低电平信号时,公共端与常开端会导通;

6、继电器可以直接控制各种设备和负载;

7、有1个常开和1个常闭触点;

8、蓝色KF301端子接控制线更方便;

9、模块尺寸: 43x17x18. 5mm;净重: 15g

模块接口:

输入部分:

VCC:接5V电源正极(按继电器电压供电)

GND:接5V电源负极

IN: 继电器模组信号触发端(低电平触发有效)

高电平与低电平含义:

高电平触发指的是用VCC端的正极电压与触发端连接的一种触发方式,当触发端有正极电压或达到触发的电压时,继电器则吸合。低电平触发指的是用GND端的负极电压与触发端连接的一种触发方式,当触发端有0V电压或电压低到可以触发时,继电器则吸合。

小型继电器产品使用说明:

1、模组的供电:电源一定要直流,电压要与继电器的电压相符;

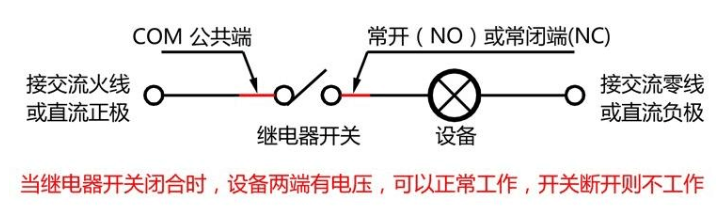

2、继电器的公共端,常开,常闭,只是单刀双掷的开关,接线方法如下常开端的接线方法:当信号触发端有低电平触发时,公共端与常开端会接通,设备有电而工作;

3、常闭端的接线方法:当信号触发端有低电平触发时,公共端与常闭端会断开,设备无电不工作

小型继电器的工作原理:


只要在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力吸弓|的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点(常开触点)吸合。


当线圈断电后,电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点与原来的静触点(常闭触点)释放。这样吸合、释放,从而达到了在电路中的导通、切断的目的。


对于继电器的“常开、常闭”触点,可以这样来区分:继电器线圈未通电时处于断开状态的静触点,称为"常开触点”;处于接通状态的静触点称为"常闭触点"。继电器一般有两股电路,为低压控制电路和高压工作电路。
